DNP高視認性パターンライト

道路上の工事作業は、一般車両の交通量が少ない夜間の限られた時間に、手早く行う必要があります。また、夜間は施工区域への車両侵入のリスクも高まるため、作業員や運転者の安全を確保することが必須となっております。
このような課題を解決するべくDNPでは、小型で低消費電力でありながら、遠方まで明るく明瞭な光パターンを投影することが可能な「DNP高視認性パターンライト」を開発いたしました。

■高輝度なパターンを投影

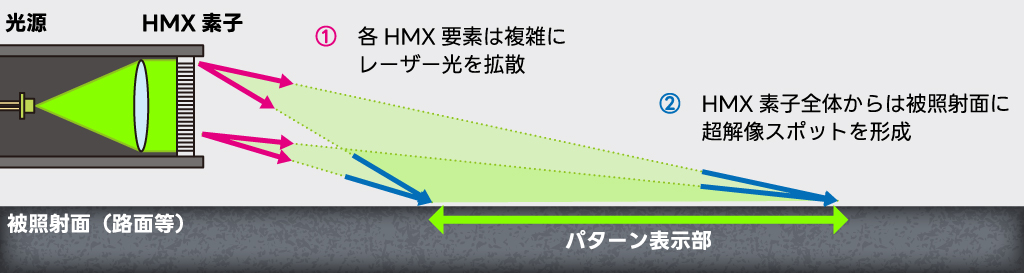

・高輝度かつ高精細なパターンを遠方まで投影
　ラインタイプ：数m～約100m先まで投影可能
　矢印タイプ ：数m～数十m先まで投影可能

■光安全に配慮
レーザー製品の安全規格であるJIS C 6802、およびIEC60825-1に適合した、クラス1レーザー製品＊です。
これにより、レーザー機器管理者の配置やインターロック機構、製品へのアクセス制限など特別な対策を必要せず、一般的なLED灯具と同様の使い方ができます。
＊本製品は、JIS C 6802:2014、およびIEC60825-1:2014の 4.4項にもとづくクラス1 レーザー製品です。
　Risk Group 2 (IEC 62471:2006)に分類されます。

■低消費電力
・光の利用効率が高く、他の投影方式と比べ低消費電力
・バッテリー搭載モデルとバッテリー非搭載モデルの2種類をラインアップ
・バッテリー搭載モデルは内蔵バッテリー単体で、
　連続照射モード：最大3時間、点滅モード：最大6時間　使用可能
　電源：DC5V
　 ※バッテリー搭載モデルも外部給電でご使用いただけます（パススルー充電対応）

■設置が簡単

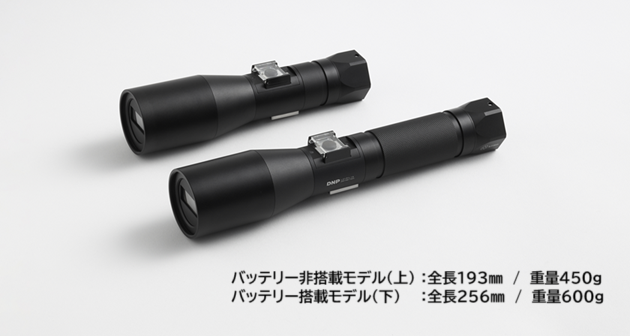

・小型・軽量のポータブルタイプのため、幅広い用途に対応
・三脚による固定や、他のマウントに設置して使用することが可能
・従来は設置運用が難しい高さ・角度からの光パターン投影に対応

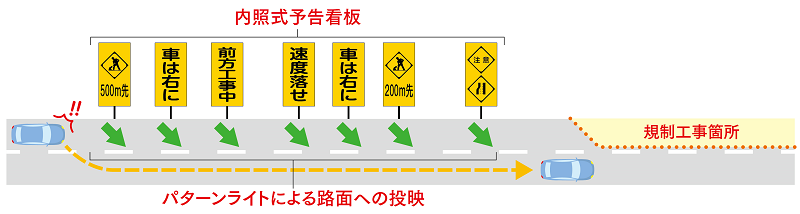

阪神高速技術は、同社が手がける阪神高速道路における作業において、受傷事故を未然に防ぐため、予告看板やカラーコーンなどの設置に加え、「DNP高視認性パターンライト」を活用した新たな安全対策手法を開発しました（阪神高速技術株式会社、株式会社テクノ阪神、DNPの3社共同開発）。
同製品により矢印のパターンを路面上に照射することで、ドライバーに向けて、より直感的に早めの車線変更を促すことができるため、ドライバーだけではなく、工事従事者の安全性の向上に繋がります。

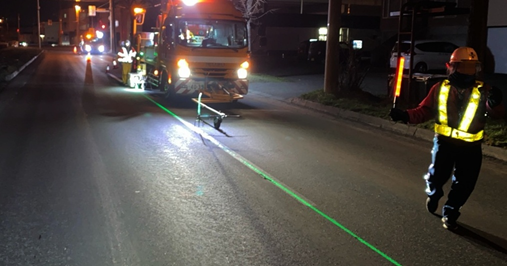

北海道技建は、白墨による罫書作業に代わる技術として「DNP高視認性パターンライト」を用いた「G-スクライト工法」を国土交通省の新技術情報提供システム（NETIS）に登録しました。「G-スクライト工法」はパターンライトによって数m～約100m先まで光のラインを路面に照射し、瞬時に基準線・区画線の所定位置を可視化する技術です。これらの線を人力で路面上に罫書きする従来の墨出し作業の一部工程を削減できるため、時間や工数などを低減できます。例えば、従来の区画線施工に比べ、コストが約21%、工程が約35％短縮された実績も得られています。 また、路上での罫書作業が不要となるため安全性も向上しました。

■土木・建設分野 ： 区画線整備車線の作図工程のラインマーカーとしての利用（墨出し作業の代替）、路上における車線誘導ガイドとしての利用など
■施設内の誘導 ： 災害時の避難誘導、イベント会場や商業施設における道案内など
■工場・作業場での安全確保 ： 工場・倉庫内の危険箇所の明示、トラック入庫時の区画ライン、資材置き場や通行帯の表示など
■自動化分野 ： ロボットやAGVに搭載して周囲に存在を示す照明装置としての利用など

DNP高視認性パターンライトに関する見積や、技術的な相談に関しましては、下記の「お問合わせ」フォームより、お気軽にご相談ください。
シミュレーションやサンプル品の提供については、まずは打合せなどで詳細なご要望をお伺いした上で、個別に検討させていただきます。試作費用やリードタイムについて知りたい方も、まずはご連絡ください。
