カットパネルと曲げ加工の違いとは？外装パネルの選定基準と素材の使い分けを解説

金属パネルを採用する際に理解しておきたいのが、「カットパネル」と「曲げ加工」の違いです。それぞれの手法が持つ強みと、建築物において果たす役割を詳しく見ていきましょう。

カットパネルとは、主に厚みのある金属板（アルミニウムであれば3mm以上）を設計したサイズに切り出し、そのまま外装パネルとして使用する手法です。板自体に十分な厚みがあるため風圧に強く、表面が鏡のようにまっすぐ平らになる「高い平滑性」を得られるのが最大のメリットです。

また、パネルの端部（エッジ）を折り曲げないので表面にゆがみが出ず、フラットな見た目を演出できます。大規模建築のファサードといった高級感・重厚感を前面に出したい部分に好んで採用される、意匠性の高い加工方法です。

曲げ加工とは、比較的薄い金属板（アルミニウムであれば2mm以下）を、機械を使って折り曲げることで必要な形状を作り出す手法です。薄い金属板は、そのままでは簡単にしなってしまいますが、端部を折ることで強度が高まります。

曲げ加工の強みは、薄い板を使用することで製品自体を軽く仕上げられる点と、軽量であることで下地を減らしてコストを抑えられる点です。さらに、建物のコーナーに合わせて曲げたり雨水を逃がす形に折ったりと、形状の自由度が非常に高いのも特徴です。コストパフォーマンスと機能性を両立させながら、建築のさまざまな部位に柔軟に対応できる加工方法といえるでしょう。

金属板を折る「曲げ加工」には、主に次の4つの形状があります。

●四方曲げ
●R曲げ
●Z曲げ
●ハット曲げ

ここでは、各形状の特徴と具体的な用途を解説します。

四方曲げは、別名“箱曲げ”とも呼ばれる、曲げ加工のスタンダードな形状です。四角い板の四つの辺（上下左右）をすべて手前または奥に折り曲げて、浅い箱のような形に仕上げます。

四辺を折り曲げることで、薄い板であっても全体の強度が高まり、風や振動によるパネルのブレを防げます。また、曲げた部分を固定用の下地にビスで留めやすいため、施工現場での取り付け効率が良いのも特徴です。

R曲げは、平らな金属板に緩やかなカーブをつける加工方法です。金属という硬質でシャープな素材を使いながら、建築物に柔らかい表情を与えたいときに重宝します。代表的な用途としては、建物の外壁の角（コーナー部）を丸く仕上げる、エントランスホールの丸柱を金属で包む（柱巻き）などがあります。

R曲げは滑らかに連続する空間を作り出してデザイン性を高められる点が魅力ですが、滑らかに整った曲面を作るには高度な技術が必要です。

Z曲げは、その名の通り金属板をアルファベットのZの形に2回折り曲げる加工方法を指します。異なる建材の境目や端を仕上げる見切り（みきり）や、雨水を外に逃がすための水切り（みずきり）といった重要な部分で活躍する方法です。

例えば、外壁の面が少し前後に出っ張っている段差がある場所や、コンクリートと金属パネルという異なる素材が隣り合う境界線に使用することで見た目を美しくなじませることができるだけでなく、防水性や耐久性の向上が期待できます。また、Z型に折られたプレートをその隙間に挟み込むことで、雨水が壁の内部に入り込むのをブロックする役割を果たします。

ハット曲げは、中央部が凸型に飛び出し、断面が帽子（ハット）のような形になる加工方法です。主に、外装パネル同士の接合部の処理や、パネルの裏側の補強として使われます。

例えば、外壁の目地の奥にハット型の金具を仕込むことで、目地底を美しく見せながらも、雨水が侵入した際の水受けルートを作ることが可能です。また、広いパネルの裏側にハット型のパーツを溶接などで貼り付けることで、パネル自体を後ろから支えるリブ（補強骨）としての役割も果たします。表からは見えにくいですが、壁面の美しさと強度を裏から支える手法といえるでしょう。

カットパネルや曲げ加工に適した代表的な金属素材には、アルミニウム、ステンレス、スチールなどがあります。それぞれの特性を解説します。

アルミニウムは、金属外装に選ばれることの多い素材で、最大の強みは圧倒的な軽さです。スチールやステンレスと比較すると比重が約3分の1のため、建物の骨組み（構造体）にかかる負担を大幅に減らせます。建物全体の構造計算を有利にし、耐震性の向上にもつながる素材といえるでしょう。

さらに、アルミニウムは非常に柔軟な性質を持っているため、切断や折り曲げなどの加工が容易です。サビにも比較的強いため、デザインのこだわりを通しながら、施工の手間を減らしたい外装プロジェクトに最適な素材です。

ステンレスは、鉄にクロムなどを混ぜることでサビにくさ（耐食性）を高めた金属素材です。非常に硬くて強度が高いため、薄い板であっても十分な耐久性を発揮します。塩害を受けやすい沿岸地域の建物や、人の往来が多くて物がぶつかりやすい1階周りの外壁など、過酷な環境で長期にわたって美しさを保ちたい場合に選ばれることの多い素材です。

ただし、素材自体が非常に硬いゆえに加工の難易度が高く、材料費自体も他の金属に比べて高価なため、予算とのバランスを慎重に見極める必要があります。

スチールとは鉄のことで、古くから建築を支えてきた素材です。スチールのメリットは、材料としての強度が非常に高い上に材料コストを比較的安価に抑えられるというコストパフォーマンスの高さです。意匠面ではずっしりとした金属特有の重厚感を表現するのに適しています。

一方で、スチールの弱点はサビやすさです。雨風にさらされる外装にそのまま使うとすぐに赤サビが出てしまうため、表面にメッキをはじめとする防錆（ぼうせい）処理を施したり、焼き付け塗装をしたりといった加工が前提となります。また、アルミニウムに比べて重量があるため、取り付けの際の下地を頑丈にすることが不可欠で、建物全体が重くなる点にも配慮が必要です。

実際の設計現場では、「高級感を演出できるカットパネル」と「コストパフォーマンスに優れた曲げ加工」の選択に迷うことがあるかもしれません。そうした意匠性と機能性の悩みを同時に解決できる理想的な建材が、DNPの内・外装焼付印刷アルミパネル「アートテック」です。

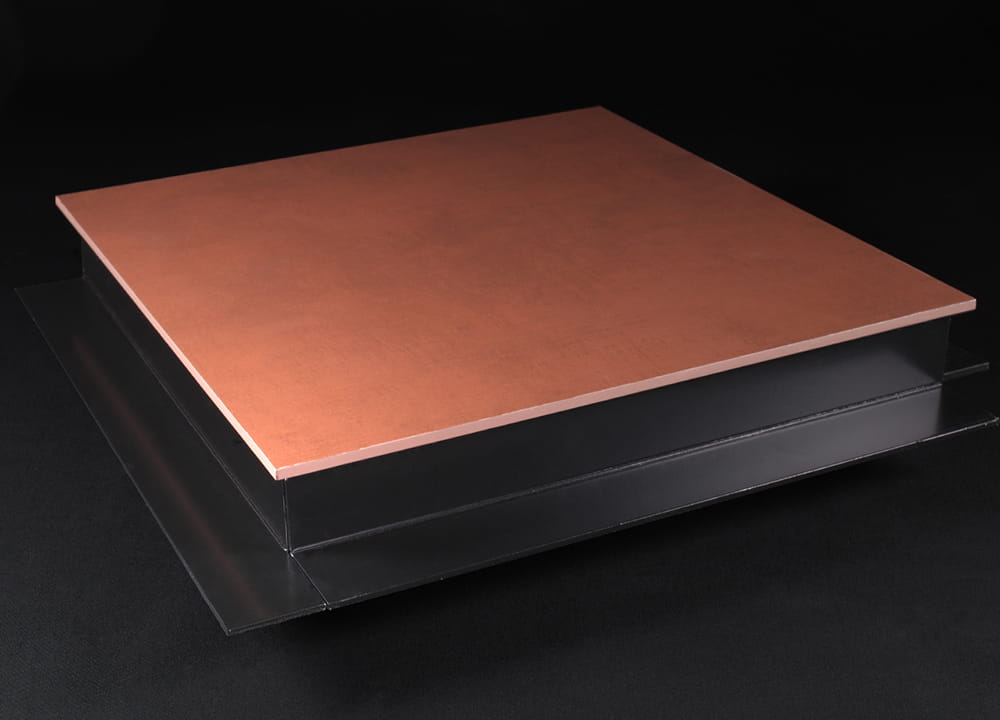

アートテックは、厚みのあるアルミニウム板を使用した「カットパネル工法」に対応しています。アルミが持つ優れた加工性を活かし、高い平滑性とシャープなエッジラインを生み出すことが可能です。大規模なビルや商業施設のファサードにおいて、重厚感と高級感を演出できます。

アートテックは、四方曲げやR曲げといった複雑な「曲げ加工」にも対応しています。アルミ板に直接焼付印刷を施したあとに加工するため、加工部分も意匠性を損なうことなく、さまざまな形状への対応が可能です。

アートテックの基材は軽量なアルミニウムであるため、建物に過度な重量負担をかけず、現場での施工ストレスも軽減できます。スチールのような重厚な見た目を演出しながら、アルミの軽さによるメリットも得られる点が大きな特長です。

さらに、アートテックの表面には高い耐候性を誇る「フッ素樹脂コーティング」が施されています。強い紫外線や激しい雨風に長年さらされても色あせや劣化が起こりにくく、美しいファサードを長く保ち続けます。設計者が頭の中で描いた理想のデザインを、施工のしやすさと確かな耐久性で実現できる建材です。

カットパネルと曲げ加工の双方に対応するアートテックは、数多くの建築物で採用されています。ここでは、それぞれの技術がどのような意匠美や機能性を生み出しているのか、具体的な4つの事例を用いて紹介します。

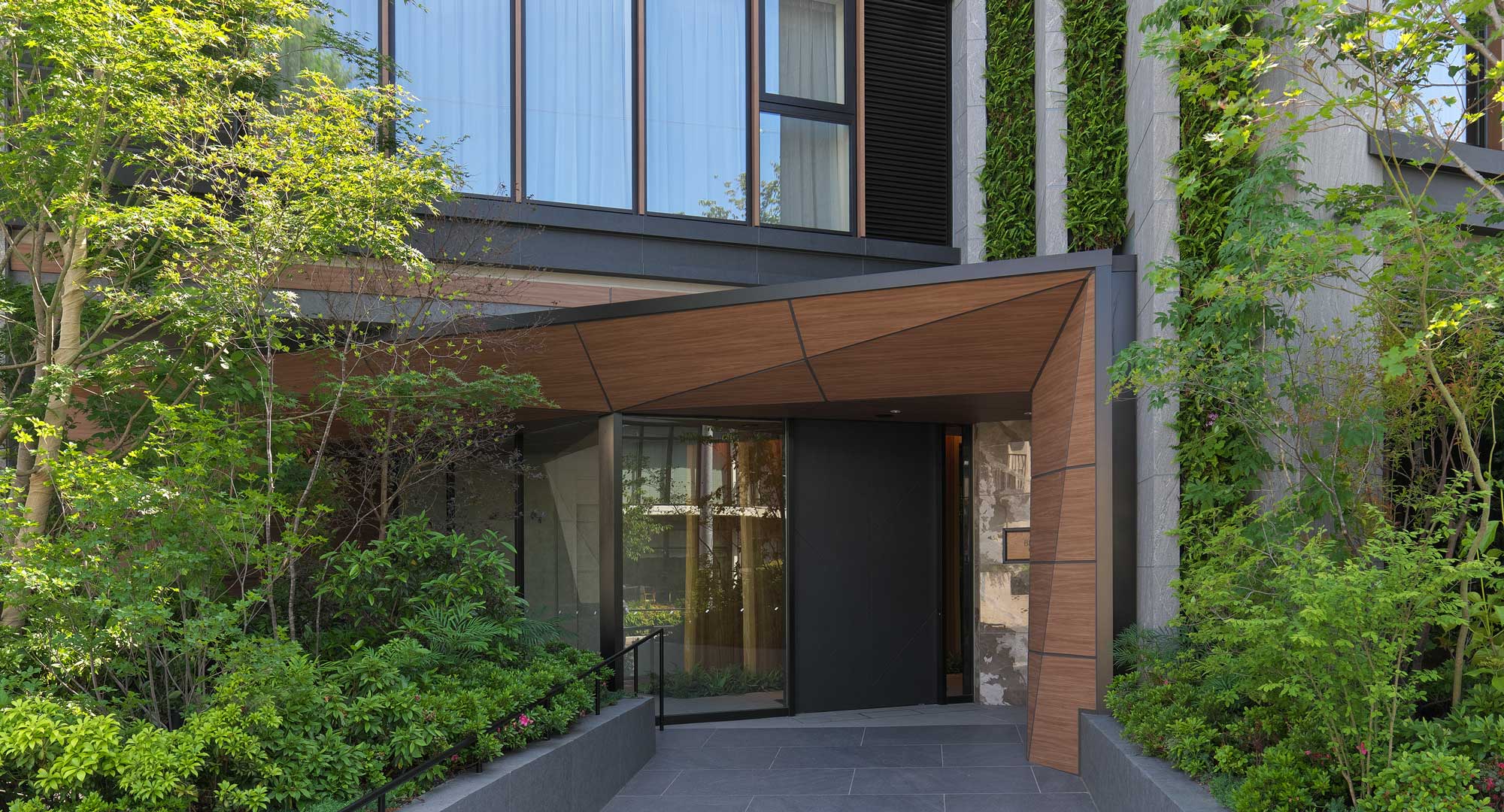

「ブランズ自由が丘」では、エントランスゲートやバルコニー軒天、幕板部分など広範囲に木目柄のアートテックが採用されました。加工技術には3mm厚のカットパネルが使用されています。

厚物ならではの特性を活かしたシャープなエッジが特徴です。十分な厚みがあることで、裏面にスタッド溶接を施しても表面にゆがみや凹凸が出ることがありません。周囲の植栽と調和する高級感と美しさを兼ね備えた外観デザインを実現しています。

関連ページ：アートテック採用事例　ブランズ自由が丘

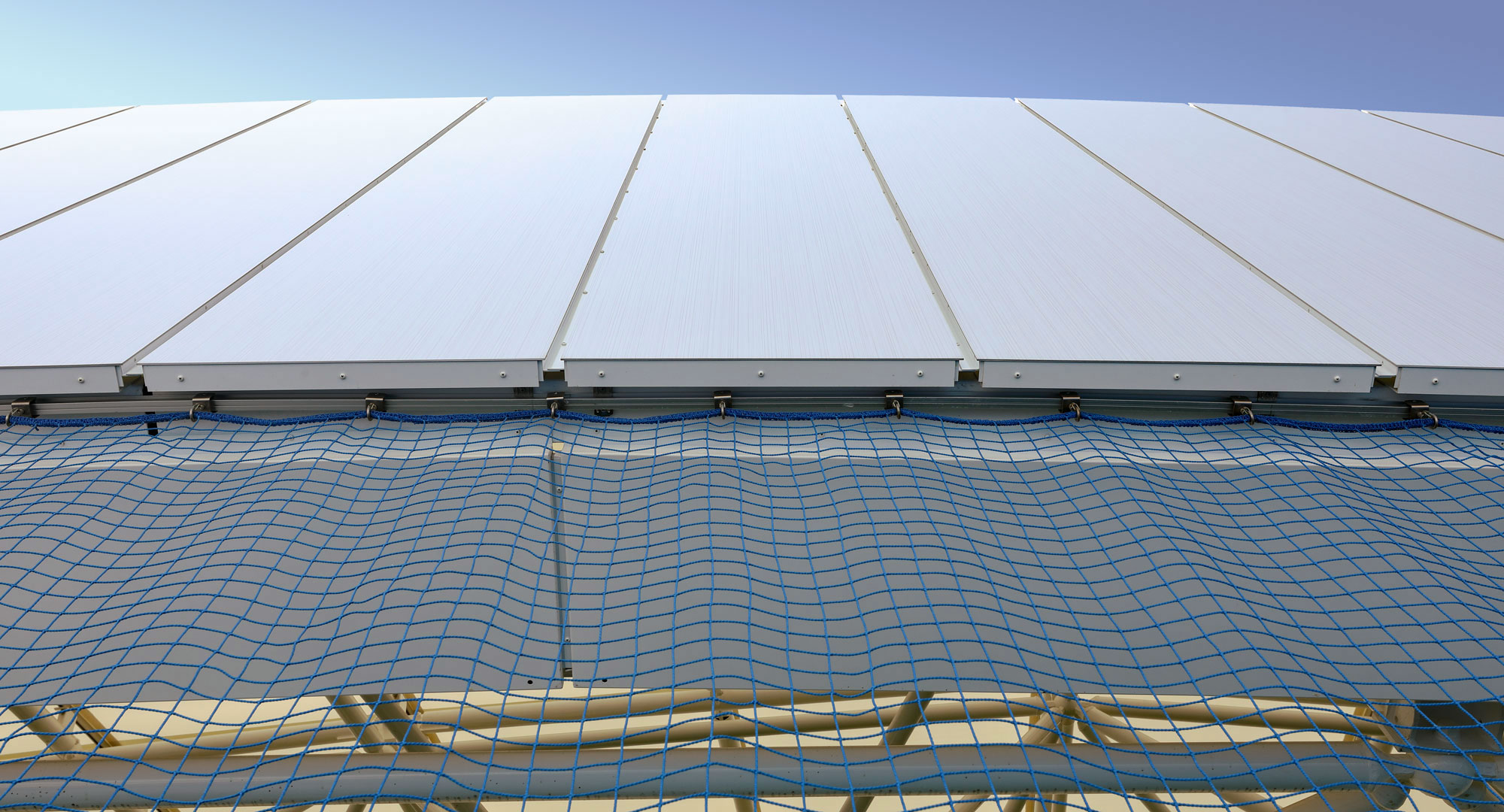

屋根付きの多目的広場である「BIG SMILE PARK えみくるドーム」では、膜構造屋根を持つドームの外壁部分に、白色系の抽象柄アートテックが使用されています。加工には3mm厚のカットパネル技術を採用しました。パネルのシャープなエッジが意匠感をより一層際立たせています。

多世代が開放的かつ清潔感を持って集える、地域のランドマークにふさわしい高級感ある外観を実現しました。

関連ページ：アートテック採用事例　BIG SMILE PARK えみくるドーム

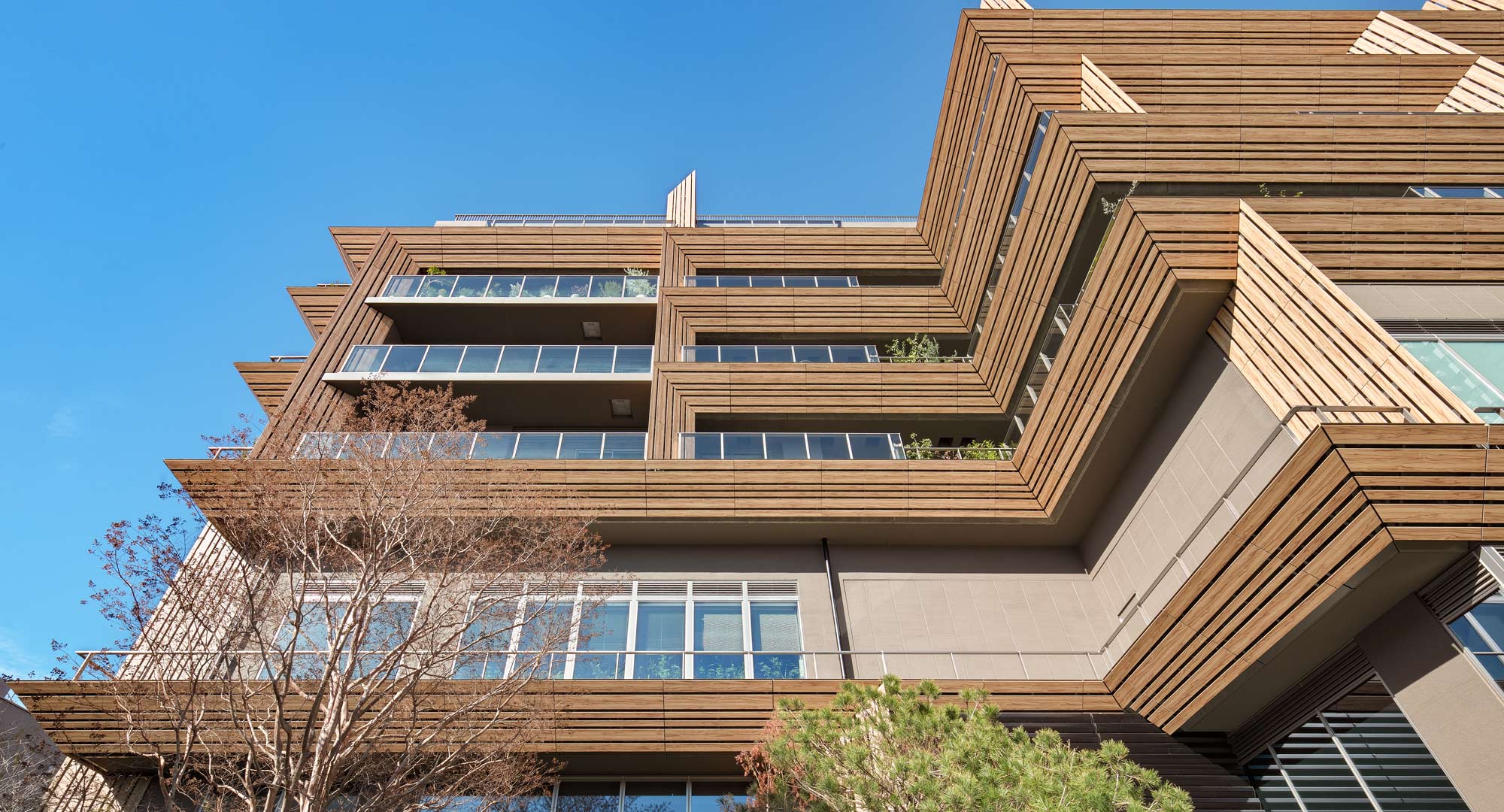

「フォレストゲート代官山」は代官山の街に溶け込む、木箱をランダムに積み重ねたような複合施設です。MAIN棟の外装（木調ルーバーの集合体）部分に、木目柄アートテックが採用されました。

加工には2mm厚の曲げ加工を採用。端部を直角に折り曲げることで、重ねた木箱の一体感と、洗練されたシルエットを際立たせています。アルミ板への直接印刷により折り曲げ部にも色柄が美しく追従し、遠目からでも木目の陰影が際立つ、温かみのある雰囲気を演出しています。

関連ページ：アートテック採用事例　フォレストゲート代官山

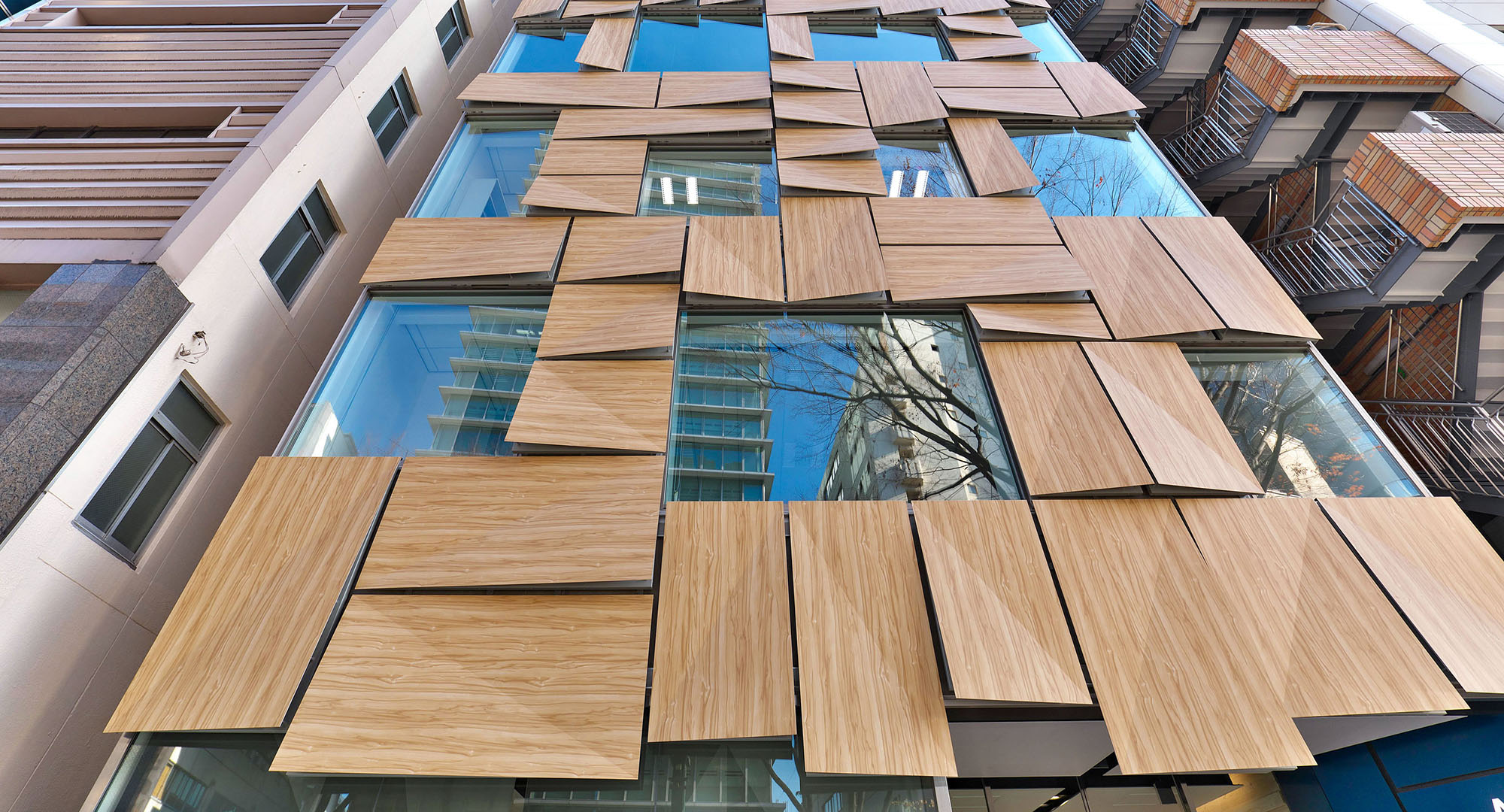

「AD-O 渋谷道玄坂ビル」はけやき並木沿いに建つ、樹皮のようなスキンをまとったオフィスビルです。外装を構成するさまざまな大きさのアルミパネル（樹皮）部分に、木目柄のアートテックが使用されました。

技術面では、カットパネルと曲げ加工の双方を応用しています。折り紙のように板材を折り曲げ、めくり上がったような形状の創作パネルが、通常の板材では困難な立体感を生み出し、ファサードに独特の陰影とリズムを実現しています。

関連ページ：アートテック採用事例　AD-O 渋谷道玄坂ビル

建築の金属外装における「カットパネル」と「曲げ加工」には、それぞれ明確な強みと役割があります。高い平滑性とエッジのシャープさで高級感を出すならカットパネル、形状の自由度を活かしてコストや収まりをコントロールするなら曲げ加工が主に採用されます。デザインの狙いや予算、建物の構造条件に合わせて適切に使い分けることが大切です。

そして、その両方の加工方法において、これまでにない自由なデザイン性と高い耐久性を発揮してくれるのが「アートテック」です。これからの設計実務でぜひ最適な提案に役立ててください。
